Unidad de Transmisión de Datos

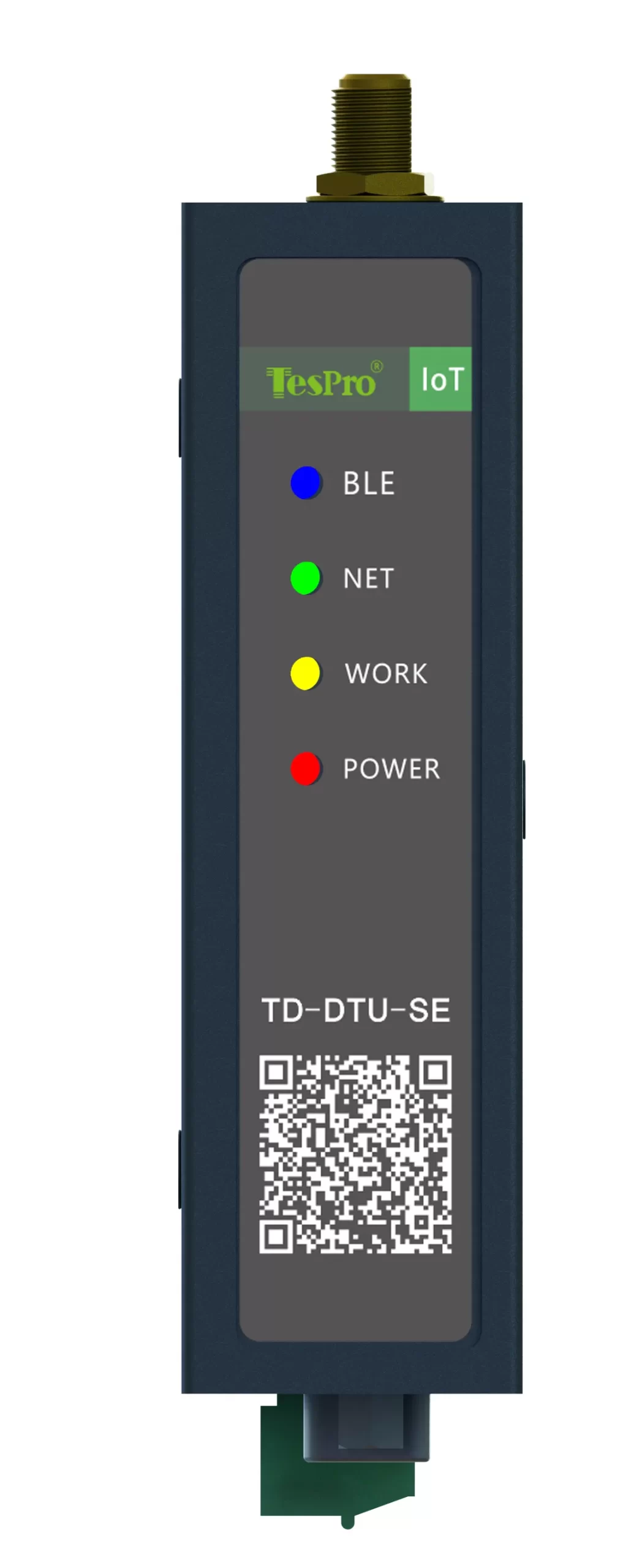

Product ID: TD-DTU-SE
La Unidad de Transferencia de Datos del contador inteligente TD-DTU-SE 4G es un dispositivo 4G con una batería de alta capacidad incorporada, por lo que no requiere el uso de energía externa, y puede configurarse en situaciones de que la fuente de alimentación esté fuera de lugar porque es capaz de recopilar y transmitir datos.
-
Energía
9-36VDC
-
Inalámbrico
4G/Bluetooth
-
Baud Rate
300-115200bps
-
Temperatura
-35~ 75°C
Obtén un presupuesto gratis ahora
Descarga de la hoja técnica
Features
Introducción del producto
El dispositivo dispone de un módulo de transmisión inalámbrica 4G Cat-1, red 2G 4G y posicionamiento GNSS, que puede modificarse a una red 2G 4G según los requisitos y las bandas de frecuencia de diferentes países y regiones del mundo, permitiendo así adquirir y transmitir datos de forma remota donde no hay suministro de energía disponible.
El dispositivo utiliza una batería de alta capacidad incorporada que elimina el uso de fuentes externas de alimentación y no requiere energía adicional para funcionar, asegurando que el dispositivo pueda usarse para adquirir y transmitir datos de forma remota.
Fuerte compatibilidad
Aloja varios puertos fotoeléctricos además de diferentes interfaces de comunicación de contadores in situ.
Gama disponible
Todos los protocolos de contadores de agua, contadores eléctricos, contadores de gas y contadores de calor están compatibles para conectar y funcionar sin necesidad de desarrollos adicionales. La DTU es capaz de alcanzar el control remoto y la recopilación de datos ambientales.
Conectividad de red multimodo
Diferentes países usando diferentes tarjetas de comunicación afirma que el usuario tiene la libertad de seleccionar paquetes de datos 2G/3G/4G y varios datos.
Las tarjetas de comunicación que proporciona Tespro pueden usarse en todo el mundo. Se soporta Red Completa Multimodo, es apropiado para trabajar en la red global de comunicaciones, pero simplemente compra una nueva tarjeta de comunicación, insértela y luego ponla a trabajar.
Protocolos y métodos soportados
Somos conscientes de la existencia de numerosos protocolos, y el equipamiento correspondiente a varios protocolos puede resultar irritante. Pero HHT funciona con cualquier protocolo.
Tech Specs
Datos técnicos de equipos de medición
| Categoría | Elementos | Características |
| Información básica | Suministro eléctrico | CC: 9-36VDC |
| Luces indicadoras | Energía/Red/Comunicación/Bluetooth | |
| Región/Canal | Global | |
| Dimensiones de referencia | 107mm*77mm*25mm | |
| Información de la banda de frecuencia | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (opcional) | |
| Información de datos | LTE-FDD | Max 10 Mbps(Downlink)/5 Mbps(Uplink) |
| LTE-TDD | Max 8.96 Mbps(Downlink)/3.1 Mbps(Uplink) | |
| WCDMA | Max 384 kbps(Downlink)/384 kbps(Uplink) | |
| BORDE | Max 296 kbps(Downlink)/236.8 kbps(Uplink) | |
| GPRS | Max 107 kbps(Downlink)/85.6 kbps(Uplink) | |
| Potencia de salida | LTE-FDD | Clase 3 (23 dBm±2 dB) |
| LTE-TDD | Clase 3 (23 dBm±2 dB) | |
| WCDMA | Clase 3 (24 dBm 1/-3 dB) | |
| GSM850 | Clase 4 (33 dBm±2 dB) | |
| Parámetros del puerto serie | Número de puertos serie | 1×RS232,1×RS485(Puede funcionar simultáneamente) |
| Pines de puerto serie | RS232-Terminal (V/TX/RX/GND), RS232-DB9(2-RX/3-TX/5-GND), RS485-Terminal (A/B/G) | |
| Bits de datos | 7,8 | |
| Bits de parada | 1,2 | |
| Bits de paridad | NINGUNO, IMPAR, PAR | |
| Baud Rate | 300-115200bps | |
| Interfaz y otros | Ranura para tarjetas SIM | Ranura para tarjeta SIM externa, mini SIM estándar |
| Antena Bluetooth | 1 antena Bluetooth, rosca SMA macho con orificio interior | |
| Antena 4G | 1 antena 4G, rosca macho SMA con orificio interior | |
| Botón de recarga | Ojal de botón | |
| Enchufe de alimentación | Toma de corriente continua | |
| Red y protocolos | Protocolos de red | TCP/UDP/MQTT |
| Modos de Trabajo | TCP Client,UDP Client,MQTT Client | |
| Cifrado SSL | Apoyado | |
| Transmisión MQTT | Apoyado | |
| Transmisión DUP | Apoyado | |
| Rango de temperatura y humedad | Temperatura de funcionamiento | -20~ 60°C |
| Humedad de funcionamiento | 5%~95% (No condensador) | |
| Temperatura de almacenamiento | -20~ 60°C | |
| Humedad de almacenamiento | 5%~95% (No condensador) | |
| Fiabilidad | Protección contra la polaridad inversa | Apoyado |
| Protección contra sobretensión y sobrecorriente | Apoyado | |
| Protección contra rayos | Apoyado | |
| Protección contra sobretensiones | Apoyado |
Product Dimensions
Explore our Solutions
Soluciones de Comunicación para Medición Inteligente
Proporciona productos de adquisición óptica multi-protocolo para proporcionar una transmisión estable y eficiente de datos en una variedad de requisitos de medición.
Case
Caja del producto
22 de octubre de 2024 - LONDRES - Una importante compañía eléctrica británica ha encargado 320 sistemas TD-DTU a través de nuestro suministro directo para modernizar sus sistemas de medición.
El equipo facilitará la implantación de contadores inteligentes a nivel nacional en Inglaterra, Escocia y Gales, recopilando información sobre contadores de electricidad, agua y gas residenciales y comerciales, y siguiendo la Especificación de Medición Inteligente del Reino Unido.
Las principales capacidades de las TD-DTU: el almacenamiento integrado de datos elimina el uso de portátiles por parte del personal de campo, y la transmisión de alta velocidad transmite datos a la nube sin problemas, reduciendo la carga de equipos y los retrasos.
Las unidades han transformado la forma en que se hacían las cosas antes: registros manuales y propensos a errores, y los engranajes engorrosos son cosa del pasado. La recopilación online aumenta la precisión, incorporando los datos verificados a la facturación/análisis y al horario de administración.
El equipo del cliente se refiere al despliegue de TD-DTU como el mayor cambio de eficiencia que han tenido en 10 años, sin más revisiones en los mismos sitios y notas de campo ilegibles.
Estos dispositivos facilitarán el despliegue nacional de contadores inteligentes en Inglaterra, Escocia y Gales, y recopilarán datos sobre contadores de electricidad, agua y gas nacionales y corporativos, además de cumplir con la Especificación de Medición Inteligente del Reino Unido.
