Sonda óptica de calibración
Product ID: TP-11
La sonda inteligente TP-11 es una sonda óptica de adquisición y control de pulsos diseñada en China por Tespro que coincide con los contadores electrónicos de energía del mundo y se utiliza con equipos de verificación para hacer pruebas. Es un sensor LED de luz/IR que se convierte en eléctrico
-
Aplicación
Aplicado a contadores electrónicos de energía
-
Energía
DC5V±10%,≤10mA (por defecto); DC12~36V para opción
-
Fijación
Fuerte adhesión magnética
-
Temperatura
-40°C~70°C
Obtén un presupuesto gratis ahora
Descarga de la hoja técnica
Features
Introducción del producto
TP-11 es una sonda óptica de adquisición y verificación de pulsos ópticos que fue diseñada y producida inicialmente por Tespro China. El dispositivo suele aplicarse a la adquisición de pulsos de medidores electrónicos de energía en todo el mundo y es aplicable para realizar trabajos de verificación junto con equipos de verificación. La sonda óptica de escaneo TP-11 tiene la capacidad de detectar tanto pulsos de luz como de luz IR (infrarrojo) emitidos por LED y convertirlos en pulsos eléctricos.

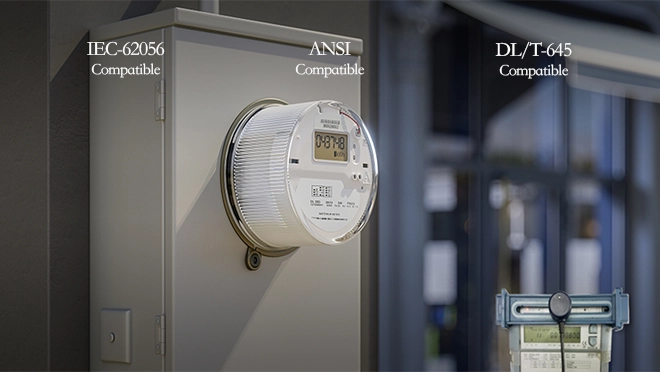

Fuerte compatibilidad
Es altamente compatible con la identificación de luces de distintos colores y longitudes de onda, que se transforman en pulsos eléctricos. Tiene múltiples voltajes de funcionamiento y salida (3,3/5/12/24/36VDC) y cuenta con una variedad de conectores.

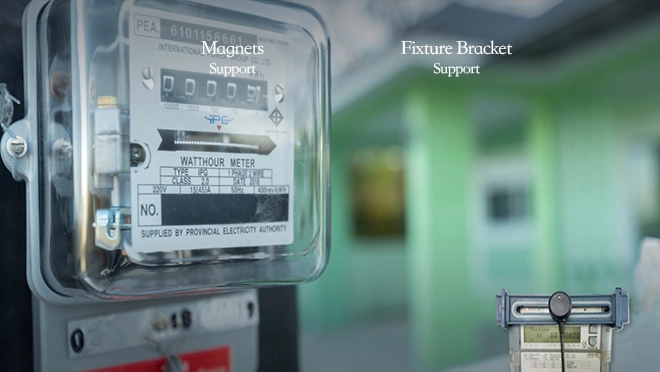

Método fijo
Cuenta con varias formas fijas, que son útiles en diferentes situaciones como contadores de alta posición o contadores mecánicos de la antigua usanza.

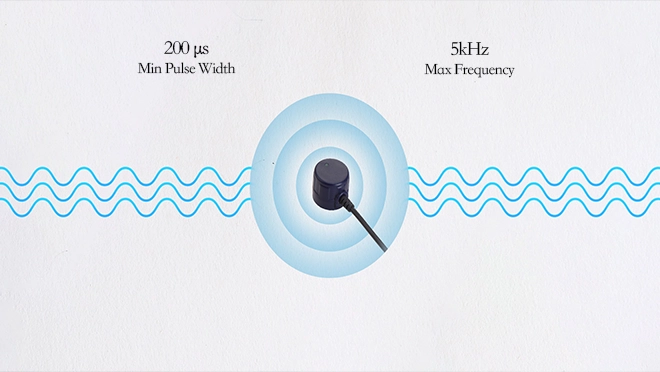

Alta sensibilidad
Es muy sensible, con un ancho de pulso mínimo de 200 ms y una frecuencia máxima de 5 kHz o superiores. Es capaz de detectar varios colores de luz, no tiene interferencias con la luz y puede usarse tanto en interiores como en exteriores.

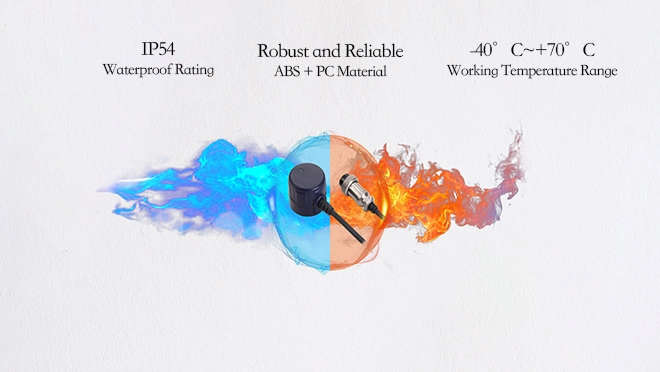

Excelente rendimiento en entornos hostiles
La sonda óptica está hecha 100 % de material PC, lo que la hace muy productiva en condiciones extremas como el sol de verano o las ventiscas invernales. Tiene un material de alta calidad: muesca para la carcasa, un imán potente y un cable blando y duradero.
Tech Specs
Datos técnicos de equipos de medición
| Categoría | Elementos | Características |
| Energía | Suministro eléctrico | DC5V±10%,≤10mA (por defecto) DC12~36V para opción |
| Pulso de salida | Alto nivel ≥4,0V, bajo nivel≤0,3V, Pulso eléctrico positivo DC5V/DC12~24V para opción |
|
| Cable | Longitud del cable | 3 hombres en normal, 2 hombres en opción |
| Interfaz | Conector | Cables desnudos sin conector en normal Hay conectores personalizados disponibles |
| Montaje | Fijación | Adhesión magnética fuerte (especificada por IEC 62056-21) |
| Mecánica y Recinto | Mecánica | PC |
| Medio ambiente | Medio ambiente | Temperatura de aplicación: -40°C~70°C en lo normal |
| Dimensiones | Diámetro y altura | Puerto óptico 32mm Diámetro/Altura 30mm |
| Peso | 92 gr | |
| Accesorio | Dispositivo de sonda | Soporte TP-GS2 puede usarse para fijar sondas en cualquier tipo de medidor |
| Poder de retención del imán | N40/N52 (Opcional) | |
| Especificaciones físicas | Clase de protección | IP 52 |
Explore our Solutions
Comunicación óptica fiable para la medición inteligente
Los sistemas modernos de AMI exigen una captura de datos a nivel métrico fiable y precisa. La lectura del contador era lenta y sujeta a errores.
Las series TP-BT y USB de sondas ópticas desarrolladas por Tespro también soportaban diferentes medidores y permitían la recuperación automática de datos a través de puertos ópticos. La flexibilidad la proporcionaban los modelos Bluetooth y USB tanto en el campo como en el sobremesa.
Case
Caja del producto
La empresa productora de medidores tenía problemas de eficiencia en la verificación de las líneas de producción, las sondas de corriente no podían funcionar bien con varios dispositivos de calibración y necesitaban muchos ajustes, lo que ralentizaba la prueba de pulsos de los medidores de energía. Esto suponía un cuello de botella en el control de calidad de la producción de contadores eléctricos y térmicos.
Tespro resolvió esto con la sonda óptica de calibración TP-11, que se adapta de forma fluida a todo tipo de herramientas de verificación, comenzando con un medidor estándar de alta precisión hasta equipos de prueba in situ. Era sensible a la luz y a los pulsos IR, lo que le garantizaba convertirlos en pulsos eléctricos para facilitar una buena captura de datos.
Sus sensores de calibración integrados se ajustan automáticamente a los cambios en la luz ambiental, lo que significa que realiza mediciones de calidad en tiempo real y precisas. Esta solución plug-and-play redujo los tiempos de inactividad en la reconfiguración de las líneas de producción y aumentó la eficiencia del proceso de verificación.
